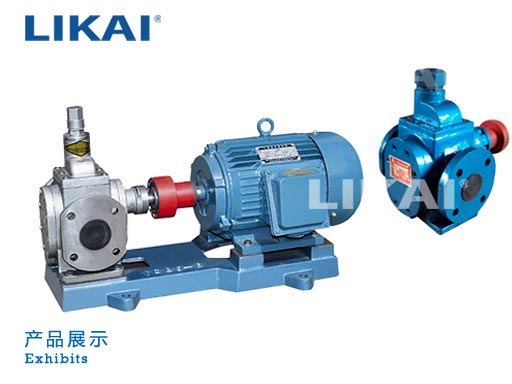

YCB型圓弧齒輪泵適用于輸送不含固體顆粒和纖維、無腐蝕性、溫度不高于80℃、粘度為5-1500cst的潤滑油或性質類似潤滑油的其它液體，并適用于液壓傳動系統。
適用于輸送不含固體顆粒和纖維、無腐蝕性、溫度不高于80℃、粘度為5-1500cst的潤滑油或性質類似潤滑油的其它液體，并適用于液壓傳動系統。
齒輪采用具有九十年代的技術--雙圓弧正弦曲線齒型圓弧。它與漸開線齒輪相比，突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損、運轉平衡、無困液現象，噪聲低、壽命長、效率高。
泵設有差壓式安全閥作為超載保護，安全閥全回流壓力為泵額定排出壓力1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但是此安全閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
該泵軸端密封設計為兩種形式，一種是機械密封，另一種是填料密封，可根據具體使用情況和用戶要求確定。
| 型 號 | 流量 m 3 /h |
轉速 r/min |
排出壓力 Mpa |
必需汽 蝕余量m |
效率 % |
電動機 | ||
|---|---|---|---|---|---|---|---|---|
| 頻率Hz | 功率kw | 型號 | ||||||
| YCB0.6-0.6 | 0.6 1.0 |
910 1390 |
0.6 0.6 |
5.5 5.5 |
32 32 |
50 50 |
0.75 0.75 |
Y90S-6 Y80L 2 -4 |
| YCB0.6-2.5 | 0.6 1.0 |
910 1400 |
2.5 2.5 |
7.0 7.0 |
70 70 |
50 50 |
1.1 1.5 |
Y90L-6 Y90L-4 |
| YCB1.6-0.6 | 1.6 2.5 |
910 1400 |
0.6 0.6 |
5.5 5.5 |
42 42 |
50 50 |
0.75 1.1 |
Y90S-6 Y90S-4 |
| YCB1.6-2.5 | 1.6 2.5 |
940 1440 |
2.5 0.6 |
7.0 7.0 |
71 71 |
50 50 |
2.2 4 |
Y112M-6 Y112M-4 |
| YCB3.3-0.6 | 3.3 5.0 |
940 1420 |
0.6 0.6 |
5.0 5.0 |
60 60 |
50 50 |
1.5 2.2 |
Y100L-6 Y100L 1 -4 |
| YCB3.3-2.5 | 3.3 5.0 |
960 1440 |
2.5 2.5 |
7.0 7.0 |
72 72 |
50 50 |
5.5 7.5 |
Y132M 2 -6 Y132M-4 |
| YCB4-0.6 | 4.0 6.0 |
960 1440 |
0.6 0.6 |
5.0 5.0 |
60 60 |
50 50 |
1.5 2.2 |
Y100L-6 Y100L 1 -4 |
| YCB4-2.5 | 4.0 6.0 |
960 1440 |
2.5 2.5 |
7.0 7.0 |
72 72 |
50 50 |
5.5 7.5 |
Y132M 2 -6 Y132M-4 |
| YCB8-0.6 | 8.0 12.0 |
960 1440 |
0.6 0.6 |
5.0 5.0 |
61 61 |
50 50 |
3 5.5 |
Y132S-6 Y132S-4 |
| YCB8-2.5 | 8.0 12.0 |
970 1460 |
2.5 2.5 |
7.0 7.0 |
75 75 |
50 50 |
11 15 |
Y160L-6 Y160L-4 |
| YCB10-0.6 | 10.0 15.0 |
960 1140 |
0.6 0.6 |
5.0 5.0 |
62 62 |
50 50 |
4 5.5 |
Y132M 1 -6 Y132S-4 |
| YCB20-0.6 | 20.0 24.0 |
970 1170 |
0.6 0.6 |
5.0 5.0 |
68 68 |
50 60 |
7.5 11 |
Y160M-6 Y160M-6 |
| YCB25-0.6 | 25.5 30.0 |
970 1170 |
0.6 0.6 |
5.5 5.5 |
69 69 |
50 60 |
11 11 |
Y160L-6 Y160M-6 |
| YCB30-0.6 | 30.0 36.6 |
970 1180 |
0.6 0.6 |
5.5 5.5 |
70 70 |
50 60 |
11 15 |
Y160L-6 Y160L-6 |
| YCB40-0.6 | 40.0 | 970 | 0.6 | 5.5 | 72 | 50 | 15 | Y180L-6 |
| YCB50-0.6 | 50.0 60.0 |
980 1190 |
0.6 0.6 |
5.5 5.5 |
78 78 |
50 60 |
22 | Y225M-6 Y250M- |
在輸油系統中可用作傳輸、增壓泵。 在燃油系統中可用作輸送、加壓、噴射的燃油泵。 在液壓傳動系統中可用作提供液壓動力的液壓泵。 在一切工業領域中，均可作潤滑油泵用。
