磁力泵在使用過程中，泵與風機的選用原則

泵與風機的選用,原則上是要保證其在系統中運行的安全性和經濟性。具體的選型工作包括選定泵與風機的種類(即形式)和決定它們的規格

(一)泵與風機形式的選擇

選擇泵與風機的形式,應考慮的主要因素如下:

1.泵與風機的性能參數

由于不同形式泵與風機的結構及原理不同,其參數的特征也有所不同,如軸流泵比離心泵更適合大流量、低揚程的場合。圖6-2和圖6-3表示了不同類型的泵和風機所對應的流量和揚程(全壓)的范圍,在選擇泵與風機時據此確定形式。

2.泵與風機所輸送流體的性質

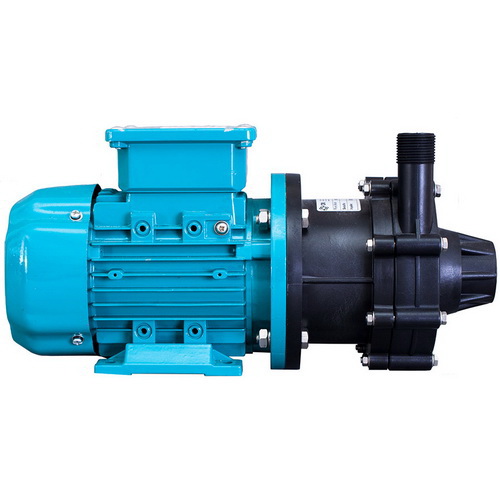

(1)對于有毒、易燃、易爆、貴重的介質,在輸送過程中一般應符合不允許泄漏的原則,要求泵的密封部分安全可靠,符合這些要求的有屏蔽泵、磁力泵、隔膜泵等。

(2)對于輸送腐蝕性流體,需要對過流部件和軸封等采用耐腐蝕材料制造,符合這些要求的有各種形式的耐腐蝕泵

(3)對于輸送含有雜質的,尤其是含有固體顆粒的液、氣態介質,設計上應考慮防止流直的堵塞和磨損,過流部件應選用既耐腐蝕又耐磨損的金屬材料制造,適應這種要求的如灰渣泵、排粉風機。

(4)對于輸送高溫介質,結構設計上需考慮高溫金屬機械強度和熱膨脹的影響,采用耐高溫、高壓材質制造的過流部件,和耐高溫、高壓的軸封及冷卻裝置,如給水泵等

(5)對于輸送高黏性液體,可選用轉子泵,如往復泵、螺桿泵、齒輪泵等

3.泵與風機的安裝位置與環境條件

(1)泵與風機安裝條件。如需要安裝在室內還是室外、在地面上還是在液面下、在液面下的是單泵頭部

分還是連同電動機一起等,決定了水泵的結構特征。對應的就是特定型式的泵,如液下泵、潛水泵等。泵的安裝位置也決定了選擇臥式還是立式

(2)泵與風機的使用溫度。如在高溫和低溫下使用,要考慮材料在高溫和低溫下的性能,如輸送液體氧的低溫泵,需考慮金屬和非金屬部件冷脆現象,又如鍋爐再循環風機則需要金屬的耐高溫特性和軸承的散熱問題。

(3)電網條件。包括電網頻率(我國的電網頻率50Hz,有些國家為60Hz)和電壓等級,對泵與風機的選型參數有重要影響。

此外,影響泵與風機形式選擇的因素還有對噪聲的要求、對適應環境空氣濕度的要求等。

(二)泵與風機規格的確定

確定泵與風機的規格,應考慮的主要因素如下:

(1)在選擇泵與風機之前,應該廣泛地了解泵與風機的生產商和產品情況,如泵與風機的品種、規格、質量、性能的總體評價以及生產商的信用等,以便做出選擇的初步方案。

(2)所選擇的泵與風機必須滿足運行中可能的最大負荷,(主要是q和H-),其正常工作點應盡可能靠近設計工況點,使泵與風機能長期在高效區運行。

(3)合理確定流量及揚程(全壓)的裕量。裕量取得過小滿足不了安全工作的需要,裕量取得過大會使工作點偏離高效率區,一般流量裕量為5%~10%qm;揚程(全壓)裕量為10%~15%H-。當比轉速較大時流量裕量取小值,揚程(全壓)裕量取大值;比轉速較小時則相反。一些特殊用途的泵與風機,對于裕量的大小有具體的規定,如我國《火力發電廠設計技術規程》(DL.5000-2000)中規定,鍋爐吸風機風量的裕量不低于10%,壓頭的裕量不低于20%,汽包爐和直流爐的給水泵流量裕量分別為鍋爐最大連續蒸發量的10%和5%,揚程的裕量為20%和10%。系統需要的最大流量和最大揚程(全壓)加上相應的裕量稱為計算流量和計算揚程(全壓),即為選擇泵與風機時使用的參數。

(4)如果有兩種及以上的泵與風機可供選擇時,在綜合考慮各種因素的基礎上,應優先選擇效率比較高、結構簡單、體積小、質量小、設備投資少、調節范圍比較大的那種。

(5)選擇的泵與風機性能曲線形狀合適,保證在工作區無汽蝕、喘振等不穩定現象

(6)在選擇泵與風機時,應盡量避免采用串聯或并聯工作。當無法避免時,應盡量選擇同型號、同性能的泵或風機進行聯合工作。
