ZC35-E67P 3.5英寸工控主板規格參數

處理器

（不同批次型號有可能不同）

Intel?Celeron 3865U

Intel?Core i5-6300U

Intel?Core i5-7200U

Intel?Core i7-6660U

雙核1.8GHz

雙核2.4GHz (Up to 3.0GHz)

雙核2.5GHz (Up to 3.1GHz)

雙核2.6GHz (Up to 3.4GHz)

顯卡

CPU集成INTEL HD高清核顯 支持4K極清顯示

內存

支持DDR4 SO-DIMM內存，最大支持16GB；

存儲

支持MSATA+SATA兩種接口存儲設備

網絡

板載2*INTEL I226/I225網卡，速率可達2500Mbp/s

聲卡

板載ALC897 7.1聲道聲卡

IO接口

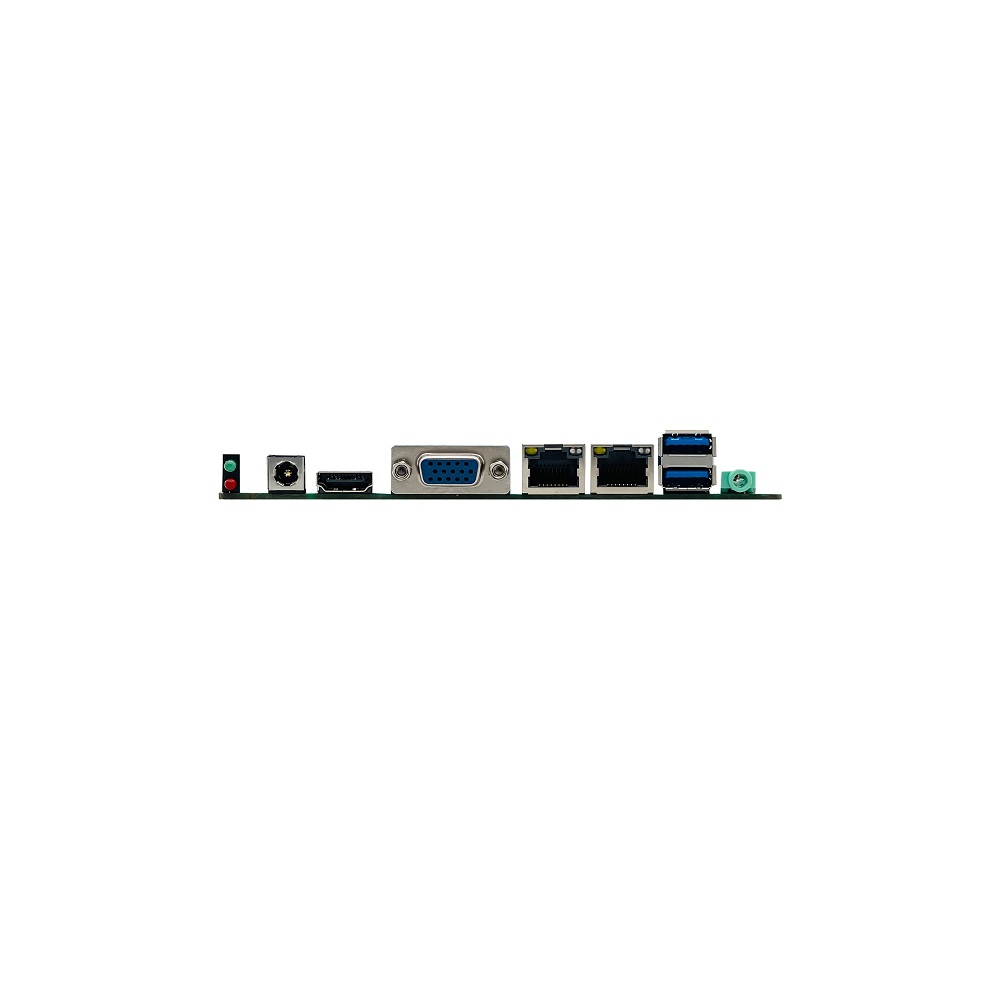

主板后部IO：

1*HDD+POWER LED

1*DC IN(Φ=5.5*2.5mm)

1*HDMI 1.4

1*VGA

1*RJ45或USB

1*RJ45

2*USB 3.0

1* 清COMS按鍵開關（位于USB3.0連接器背面）

1*Audio Line out/MIC二合一接口

內部可擴展IO:

6* COM接口（COM1-6默認支持RS232，其中COM1/2可跳線支持RS232或RS485，COM3可調整硬件支持RS485/RS422,COM4可調整硬件支持RS485）

4*USB2.0

1*MSATA插槽，支持SSD

1*Mmin PCI-E插槽，支持4G/3G 模塊

1*SIM 手機卡槽

1*SATA 3.0(6Gb/S)

1*Audio前面板插針

1*LVDS 30PIN(杜邦2.0）（可訂制為EDP）

1*屏背光供電接口 （6pin PH2.0）

1*AT-ATX跳線帽（設置通電自啟）

1*SPK功放接口4PIN

1*GPIO插針

電源

DC 12V（如使用LVDS點屏，需根據屏的功耗來選擇足功率的電源）

尺寸

146*102*24mm（含風扇）

操作系統

支持Windows10、Windows11、Linux等

工作溫度

-20-60攝氏度，濕度5%-95%無冷凝

(存儲溫度：-40-80攝氏度，濕度5%-95%無冷凝）
